Studio telewizyjne w Finlandii
data realizacji
lokalizacje
Finlandia
rozwiązania
Ekrany LED wewnętrzne
Custom Poject
.png)
01
cel
Celem projektu było przygotowanie kompletnego środowiska ekranów LED na potrzeby produkcji telewizyjnych i realizacji broadcastowych. System został zaprojektowany tak, aby zapewnić wysoką jakość obrazu rejestrowanego przez kamery, możliwość tworzenia różnorodnych układów scenograficznych oraz sprawną obsługę treści generowanych i emitowanych w ramach produkcji telewizyjnej. Istotnym założeniem było również ograniczenie problemów typowych dla wykorzystania ekranów LED w studiach telewizyjnych, w szczególności efektu mory, a także zapewnienie ciągłości pracy systemu poprzez zastosowanie redundantnego zasilania i odpowiedniej infrastruktury sterującej.
02
zakres prac

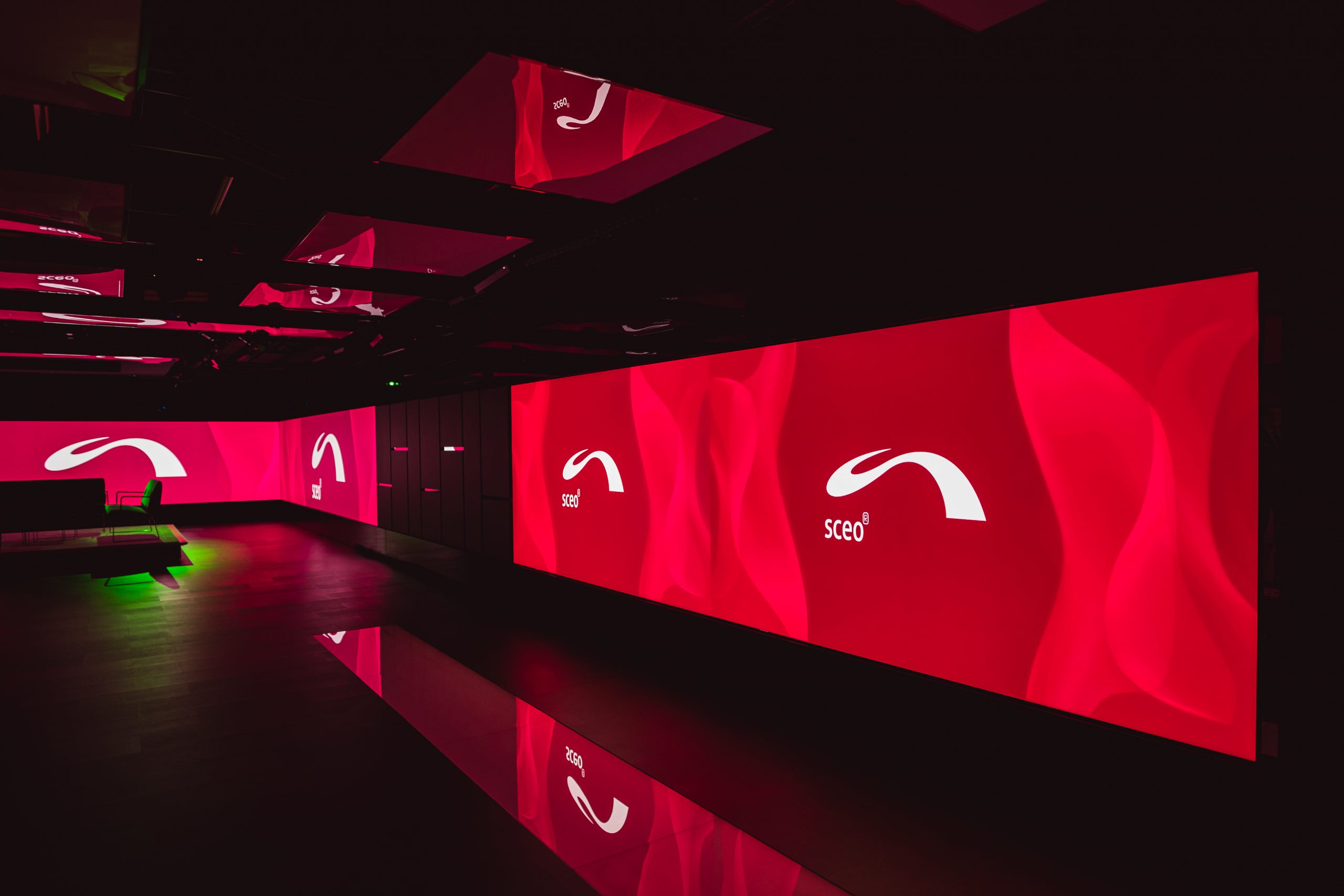

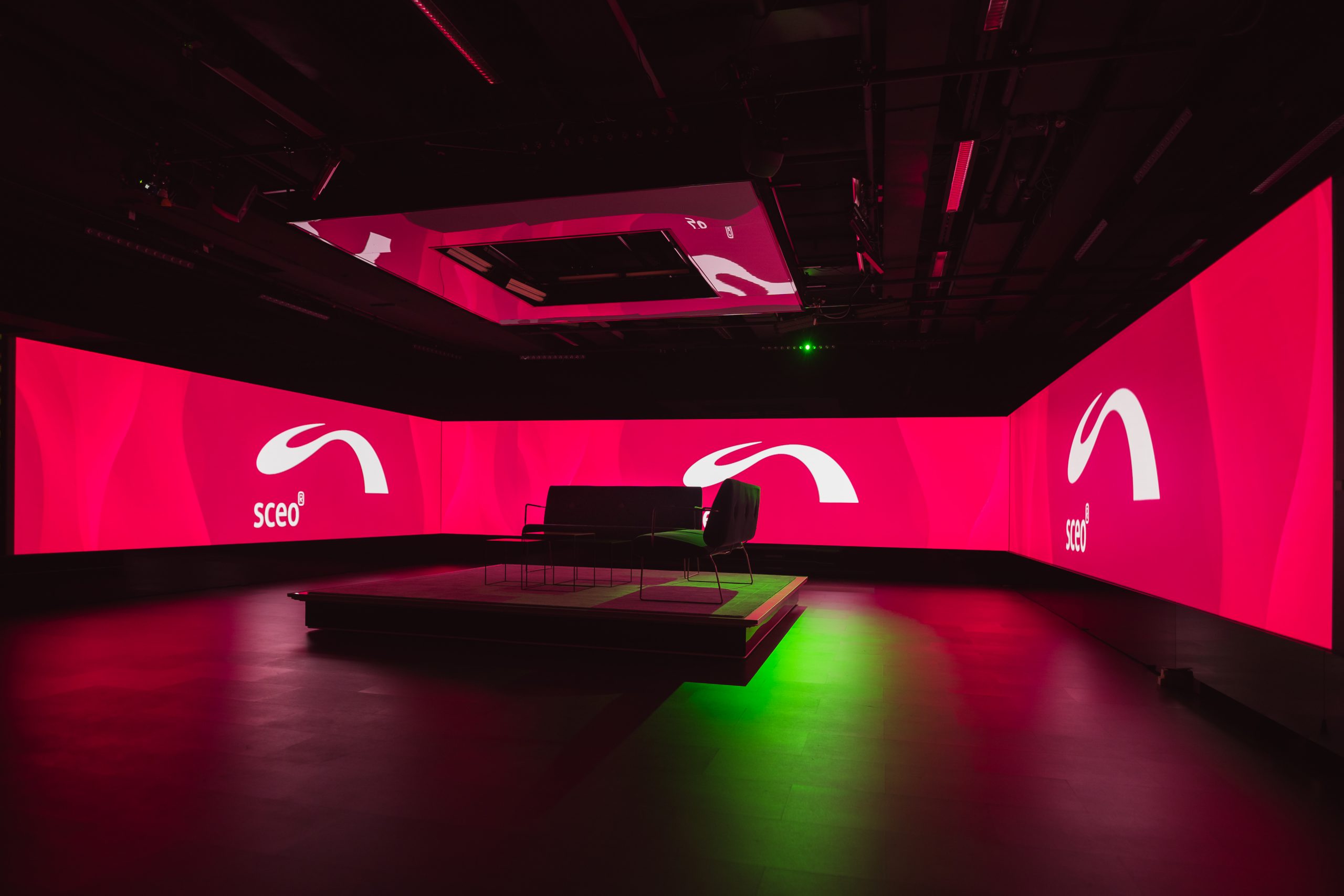

Zakres realizacji obejmował dostawę i konfigurację dwóch niezależnych systemów ekranów LED, stanowiących element scenografii studia telewizyjnego. Pierwszym elementem był ekran LED o rozstawie pikseli 3,9 mm, wykonany w niestandardowym układzie w kształcie litery „U”. Ekran pełni funkcję głównego tła scenograficznego i umożliwia prezentację materiałów graficznych oraz treści wykorzystywanych podczas realizacji programów telewizyjnych. Drugim elementem był panoramiczny ekran LED o wysokiej gęstości pikseli, pracujący w proporcji 32:9. Został on przeznaczony do prezentacji szczegółowych materiałów graficznych i treści wymagających wysokiej rozdzielczości. W ramach realizacji wykonano również konfigurację systemu sterowania i dystrybucji sygnału, integrację ekranów ze źródłem grafiki Vizrt oraz wdrożenie rozwiązań zwiększających niezawodność całej instalacji.
03
Zastosowane rozwiązania
Ekrany LED wewnętrzne
Custom Project
04
Parametry techniczne
Ekran główny – SCEO® LED
- technologia: LED
- pixel pitch: 3,9 mm
- rozdzielczość: 5568 × 448 px
- układ: kształt litery „U”
- zastosowanie: tło scenograficzne studia telewizyjnego
- rozwiązanie ograniczające efekt mory: SCEO® ANTI MOIRE FILTER
- zasilanie: redundantne, podwójne zasilacze w kabinetach
Ekran panoramiczny
- technologia: LED
- pixel pitch: 1,2 mm
- format: 32:9 (2 × 16:9)
- wymiary: 6000 × 1687,5 mm
- rozdzielczość: 4800 × 1350 px
Infrastruktura sterowania i przetwarzania sygnału
- procesor: DATAPATH FX4
- źródło grafiki: Vizrt
- kontrolery LED: Novastar MCTRL660 Pro
- karty odbiorcze: Novastar Armor
- system zasilania: redundantny
Galeria realizacji
